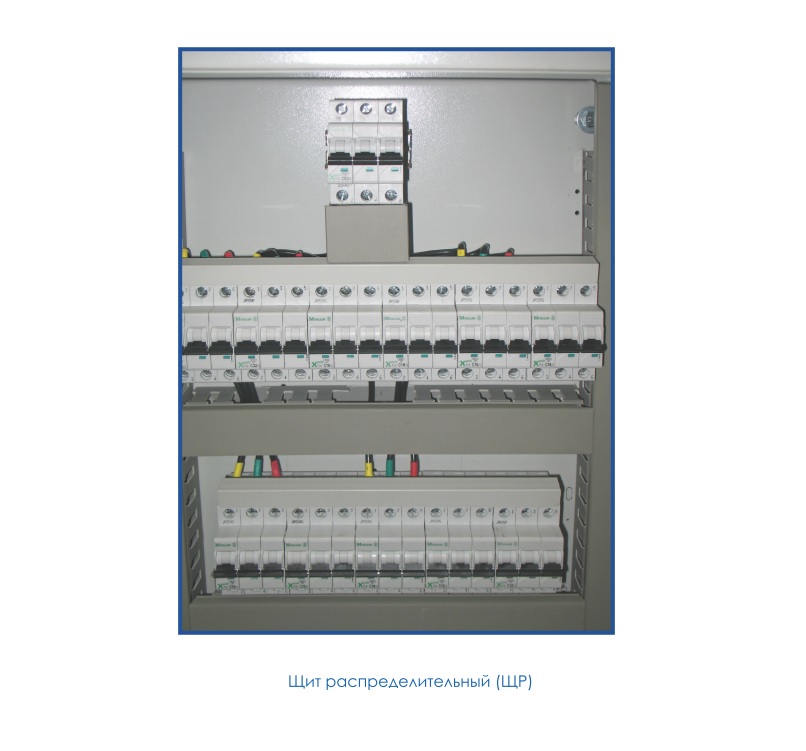

Щити розподільчі (ЩР, ЩС)

Консультації за телефоном :

(044) 223-89-82

Призначені для прийому і розподілу електроенергії, захисту електричних установок напругою до 600 В змінного струму частотою 50 Гц при перенавантаженях і коротких замиканнях, а також нечастих (не частіше 6 разів за годину) вмикань і вимикань елктричних ланцюгів і пусків асинхронних електродвигунів, забезпечення захисту людей від ураження електричним струмом. Шафи призначені для установки в промислових, житлових, комунальних і громадських об’єктах з одностороннім обслуговуванням. Шафи виготовляються навісного, втопленого виконнання та на підлозі.

Номінальний режим роботи – тривалий.

Шафи виготовляються згідно ТУ У 31.2-30356126 – 006:2007.

СТРУКТУРА УМОВНОГО ПОЗНАЧЕННЯ

ПР 11 Х – Х – ХХХ – ХХ – ХХ
   1   2  3    4        5        6        7

1 – Пункт розподільчий;
2 – Серія;
3 – Модифікація шафи по типу встановлюваних апаратів;
Д – встановлювані фідерні апарати на DIN-рейку;
Загальнопромислове виконання.
4 – Виконання по виду установки:
1 – втоплене
3 – навісне
7 – на підлозі
5 – Номер схеми розподільчого пункту;
6 – Ступінь захисту оболонки згідно ДСТУ 14254-96:
21 – ІР21
54 – ІР54
7 – Кліматичне виконання і категорія розміщення згідно ДСТУ 15150-69 та ДСТУ 15543.1-89-УЗ, УЗ.1.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

1. Номінальна напруга змінного струму – 660/380В, частота – 50 Гц.
2. Номінальний струм – до 630 А.
3. Ступінь захисту шаф згідно ДСТУ 14254-96:
– при відкритих дверях:
для будь-якого виконання – ІР20;
– при закритих дверях:
для втопленного виконання – ІР21; для навісного виконання – ІР21 і ІР54.
4. Номінальний струм шафи і вимикачів на лініях, що відходять знижується на 15% при ступені захисту оболонки ІР54.
5. Група умов експлуатації в частині взаємодії механічних факторів зовнішнього середовища М2 згідно ДСТУ 17516.1-90.

Шафи призначені для роботи в наступних умовах (згідно ДСТУ 15150-69):

• по взаємодії кліматичних чинників зовнішнього середовища в макрокліматичних районах з помірним кліматом
(виконання У) категорії розміщенняя 3.1.3, тобто в зачиненому приміщенні з природною або штучною вентиляцією, а також в приміщенні з підвищеною вологою;
• по корозійній стійкості: в атмосфері промислових об’єктів, шафи зі ступенем захисту 1Р54 кліматичного виконання У1;
• висота над рівнем моря не більше 2000 м, при висоті більше 1000 м номінальний робочий струм шафи має бути знижений на 10%;
• робоче положення шафи в просторі – вертикальне з допустимими відхиленнями від нього в будь-яку сторону на 5°;
• вимоги безпеки відповідають ДСТУ 12.2.007.0-75 і ДСТУ 22789-94, а також вимогам «Правил налаштування електроустановок», «Правилам технічної експлуатації електроустановок споживача»;
• вимоги пожежної безпеки відповідають ДСТУ 12.1.004-85.УЗ. 1.
