Пристрої автоматичного введення резерву (АВР)
Пристрої автоматичного перемикання електроживлення на резерв типу АВР призначені для відновлення живлення споживачів шляхом автоматичного вмикання резервного джерела живлення при вимкненні робочого джерела живлення, що призводить до знеструмлення електропристрою споживача напругою до 600 В змінного струму частотою 50 та 60 Гц. Пристрої також передбачені для автоматичного вимикання резервного обладнання при вимкненні робочого обладнання, що призводить до порушення нормального технологічного процесу.
Пристрої АВР 1, АВР 2, АВР 3, АВР 4 виготовляються для одностороннього обслуговування та призначені для установки на об’єктах 1 категорії енергоживлення.
Пристрої АВР1 (схема №1) забезпечують споживача електроенергією від двох взаєморезервних джерел живлення і включення навантажень споживача на загальну шину.
Пристрої АВР2 (схема №2) забезпечують споживача електроенергією від двох незалежних джерел живлення і включення навантажень споживача через секційний перемикач.
Пристрої АВР3 (схема №3) забезпечують споживача електроенергією від двох незалежних джерел живлення і включення навантажень споживача паралельно від одного введення.
Пристрої АВР4 (схема №4) призначені для установки на об’єктах особливої групи електроприймачів 1 категорії. Пристрої забезпечуються додатковим живленням від третього незалежного взаєморезервного джерела живлення. В якості третього незалежного джерела живлення для особливої групи 1 категорії електроприймачів можуть бути використані спеціальні агрегати безперебійного живлення, дизельні електростанції, акумуляторні батареї т.д.
Шафи встановлюються на промислових, житлових, комунальних і громадських об’єктах з одностороннім обслуговуванням. Номінальний режим роботи – тривалий.
Пристрої АВР виготовляються згідно ТУ У 31.2-30356126-004:2007.
СТРУКТУРА УМОВНОГО ПОЗНАЧЕННЯ
АВР-Х Х Х Х – Х – ХХХ – ХХ ХХ
1 2 3 4 5 6 7 8 9
1 – пристрої автоматичного перемикання живлення на резерв;
2 – тип пристрою комутації та блоку автоматики;
1. два 3-фазних входи, перемикання при зникненні однієї з фаз;
2. два 3-фазних входи, перемикання при зникненні однієї з фаз, зниженні напруги однієї з фаз, невірному чергуванні фаз;
3. три 3-фазних входи, перемикання при зникненні однієї з фаз, зниженні напруги однієї з фаз, невірному чергуванні фаз;
4. те ж саме, що і 2, але на струм від 250 до 400 А;
5. два 3-фазних входи з секціонуванням, перемикання при зникненні однієї з фаз, зниження напруги однієї з фаз, невірному чергуванні фаз;
6. два 3-фазних входи з «вісімкою», перемикання при зникненні однієї з фаз, зниження напруги однієї з фаз, невірному чергуванні фаз;
3 – кількість 3-фазних автоматичних вимикачів, що відходять (0…6);
4 – кількість 1-фазних автоматичних вимикачів, що відходять (0…18);
5 – тип перемикального елементу:
А – автоматичний вимикач з електромагнітним приводом, відсутній контактор;
6 – номінальний струм пристрою:
10 – 10 А
25 – 25 А
40 – 40 А
63 – 63 А
100 – 100 А
160 – 160 А
250 – 250 А
400 – 400 А
630 – 630 А
7 – тип контактора (для АВР на струм 250 и 400 А):
К – DILM; GMC; LC
М – ПМ; ПМЛ
8 – ступінь захисту оболонки згідно ДСТУ 14254-96:
21 – ІР21
54 – ІР54
9 – кліматичне виконання і категорія разміщення: згідно ДСТУ 15150-69 і ДСТУ 15543.1-89-УЗ, УЗ.1, УХЛ4
ФУНКЦІОНАЛЬНІ ОСОБЛИВОСТІ

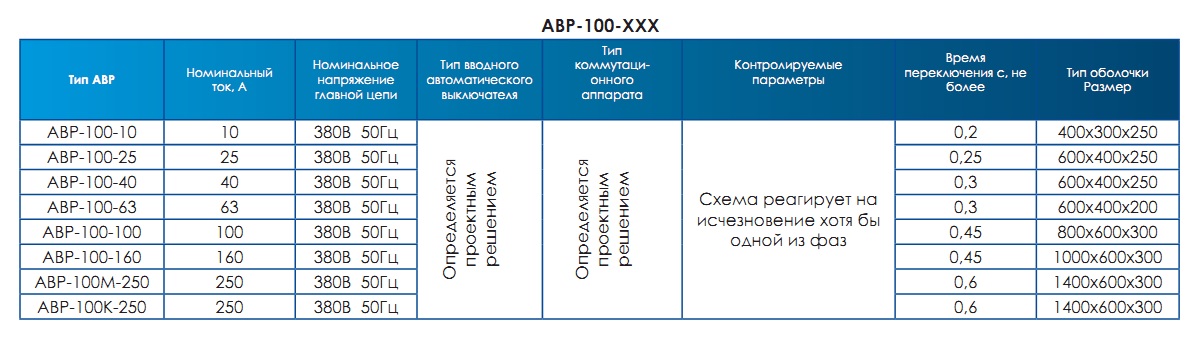

• В пристрої АВР-100 оперативне автоматичне перемикання здійснюється за відсутності однієї, двох або трьох фаз, аварійних режимах короткого замикання основного або резервного введення мережі живлення. Пристрій складається
з комплекту ввідних, силових, комутаційних, розподільчих, контролюючих та сигналізуючих апаратів, розміщених в корпусі з одностороннім обслуговуванням.
• В пристрої АВР-200 оперативне автоматичне перемикання здійснюється з регульованою витримкою часу при зміні чергування фаз, асиметрії фазної напруги, відсутності однієї і більше фаз, симетричному зниженні напруги, аварійних режимах короткого замикання основного і резервного введення електромережі живлення.

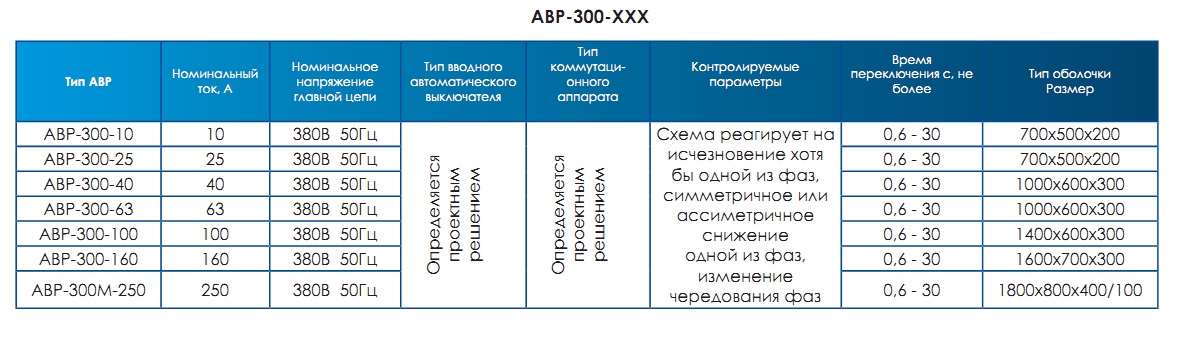

• В пристрої АВР-300 оперативне автоматичне перемикання здійснюється з регульованою витримкою часу по робочому і резервному введенні при зміні чергування фаз, асиметріях фазних напруг, відсутності однієї та більше фаз, симетричному зниженні напруги, аварійних режимах короткого замикання.
• Пристрій АВР-400 виконує ті ж функції та контролює ті ж параметри живлячих мереж, що і АВР-200.
Відмінною рисою є більш високий робочий струм (Ін=250, 400 А).
• В пристрої АВР-500 комутація навантажень здійснюється з регульованою витримкою часу при зміні чергування фаз, відсутності однієї і більше фаз, зниженні напруги живлячих введень, а також аварійних режимах короткого замикання.
Відмінною рисою АВР-500 є наявність секційного апарату між рівнозначними енергозалежними введеннями, з допомогою якого здійснюється комутація навантажень в паралельну роботу внаслідок аварії одного з введень.
• Пристрій АВР-600 виконує ті ж функції, і контролює ті ж параметри мереж живлення, що і АВР-500.
Відмінною рисою являється наявність двох секційних апаратів.
