Шафи розподільчі  силові (тип СКУ)

Призначені для прийому та розподілу електроенергії напругою до 660. В трьохфазного змінного струму частоти 50Гц з глухозаземленою нейтраллю, а також для захисту фідерних ліній від перенавантажень та струмів короткого замикання.

Шафи призначені для установки на промислових, житлових, комунально-побутових та громадських об’єктах з одностороннім обслуговуванням. Шафи виготовляються в навісному та підлоговому виконанні.

Номінальна напруга змінного струму 660/380 В, частота 50 Гц.
Номінальний струм до 630 А.
Кліматичне виконання, У3 за ДСТУ 15150-69.



КОНСТРУКЦІЯ



1. Шафи СКУ виготовляються в корпусах ОТ та OTS – це універсальні корпуси з шинною системою або монтажною платою, призначені для внутрішньої та зовнішньої установки. Широко використовуються на підприємствах з підвищеною агресивністю середовища.

2. Корпуси виготовлені з поліефіру, армованого скловолокном, методом лиття під тиском у формах, що підігріваються. Такий матеріал стійкий до ультрафіолетових променів, має високий ступінь вогнестійкості та стійкий до зовнішніх механічних дій.

В порівнянні з металевими, корпуси мають такі переваги:

• відсутня необхідність заземлення;

• стійкі до утворення вм’ятин, що характеризує їх, як антивандальні;

• не схильні до корозій;

• невелика вага, легкість та зручність монтажу без спеціальних інструментів;

• естетичність;

• строк служби більше 35 років.

3. Технічні характеристики ОТ та OTS:

• номінальна напруга ізоляції – 500 В;

• номінальний струм – 630 А;

• ступінь захисту – 1Р44/1Р54, 1К 10; • клас захисту – II;

• опір до нагрівання – 960 °С;

• температура експлуатації – від -40°С до +50°С;

• колір – RAL 7035.

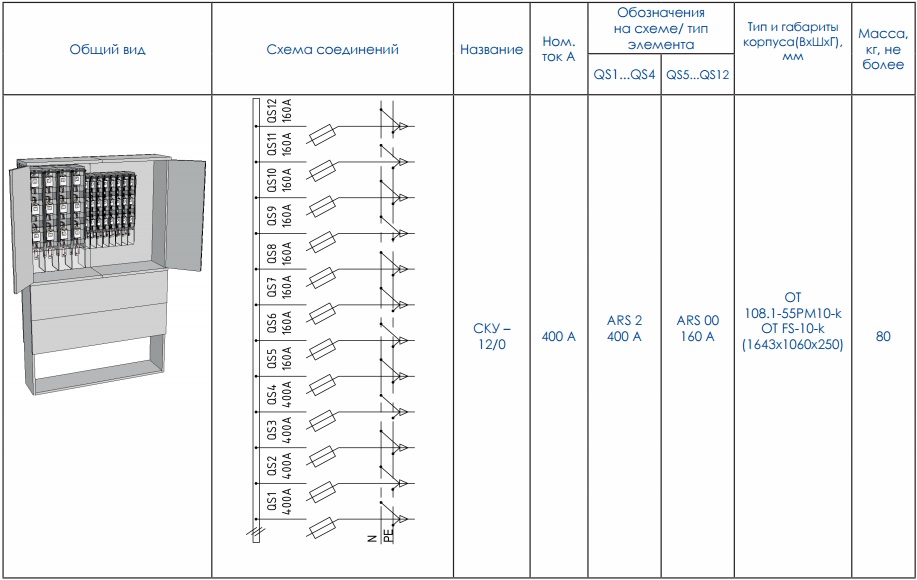

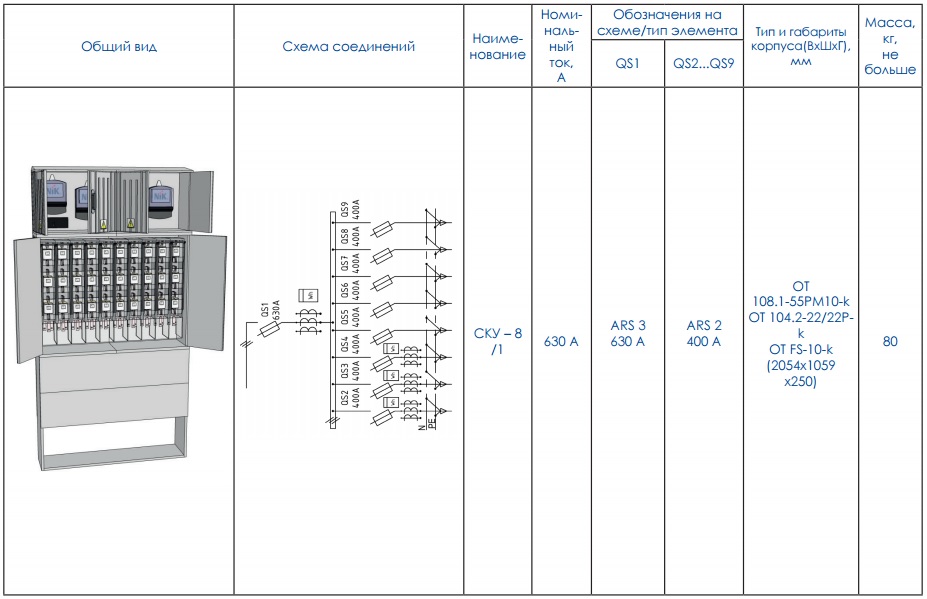

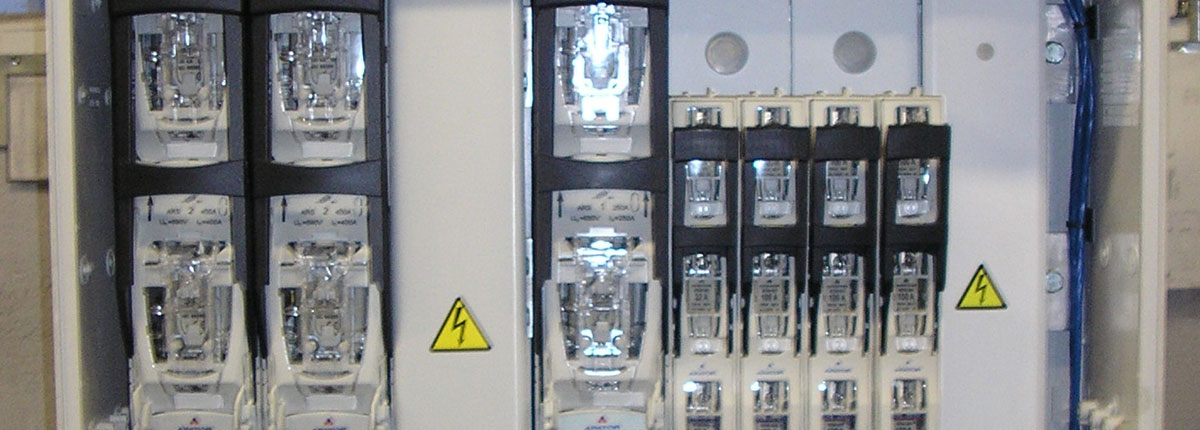

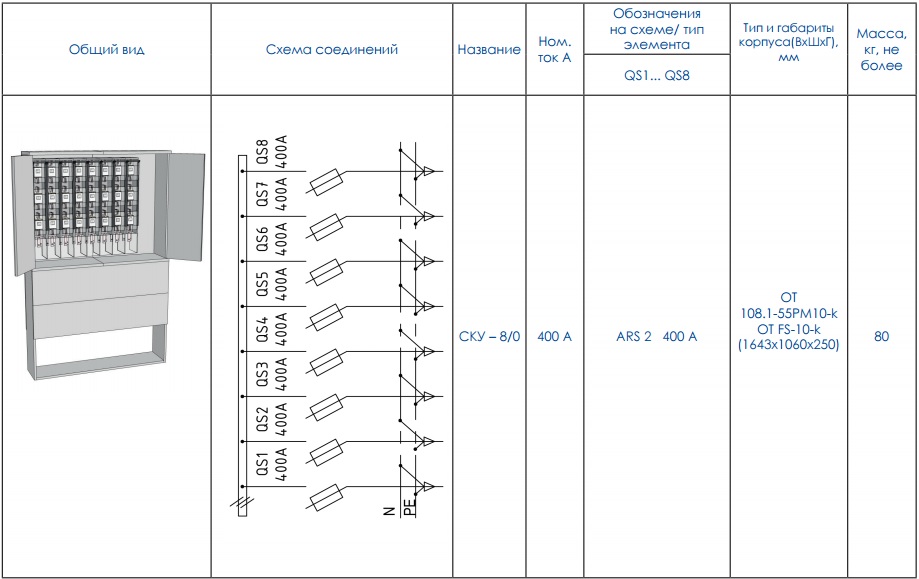

4. Шафи силові СКУ виготовляються як з ввідним апаратом, так і без нього, згідно однолінійної схеми. Комплектуються горизонтальними блок-рубильниками з запобіжниками на фідерних лініях серії ARS.

5. Електричне з’єднання всередині шафи виконуються алюмінієвою або мідною шиною.

6. В шафі встановлена РЕN шина для приєднання нульових жил відповідних та фідерних ліній.

7. Конструкція шафи забезпечує введення і виведення живлячих та відповідних ліній знизу. Типове виконання – підлогове або навісне.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ



1. Номінальна напруга змінного струму – 660/380 В 50 Гц.

2. Номінальний струм – до 630 А.

3. Ступінь захисту шаф за ДСТУ 14254-96:

• При відкритих дверях – ІР 30;

• При закрытих дверях – ІР 54.

4. Група умов експлуатаціх (по впливу механічних факторів зовнішнього середовища) за ДСТУ 17516.1-90 – М18.

5. Кліматичне виконання та категорія розміщення за ДСТУ 15150-69 – У1.

6. Відповідають вимогам електробезпеки ДСТУ 12.2.007.0-75, ГОСТ 2351-79,  «Правилам облаштування електроустановок», пожежної безпеки ДСТУ 12.1.004-91.
