Пристрої ввідно-розподільні (ВРУ)

Консультациї за телефоном :

(044) 223-89-82

Призначені для прийому, розподілу та обліку електроенергії трьохфазного змінного струму напругою 380/220 В, частотою 50 Гц, систем з глухозаземленою нейтраллю, а також для захисту ліній від перенавантажень та струмів короткого замикання. Пристрої призначені для установки в електрощитових приміщеннях. Пристрої виготовляються з одностороннім обслуговуванням і призначені для експлуатації у виробничих і житлових, комунально-побутових і громадських будівлях. Допускається використання пристроїв і для інших обєктів з аналогічною схемою енергопостачання. Номінальний режим роботи – тривалий. Пристрої виготовляються згідно ТУ У 31.2-30356126-003:2007.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

1.  Номінальна напруга змінного струму – 380/220В, частота – 50 Гц.
2.  Номінальний струм до 630 А.
3.  Ступінь захисту шаф за ДСТУ 14254-96: – при вілкритих дверях- ІР-20;при закритих дверях – згідно проектної документації (ІР-21; ІР-44; ІР-54).
4.  Група умов експлуатації в частині взаємодії механічних факторів зовнішнього середовища М2 за ДСТУ17516.1-90.
5.  Шафи призначені для роботи в наступних умовах (за ДСТУ 15150-69): – по впливу кліматичних чинників зовнішнього середовища в макрокліматичних районах з помірним кліматом; – (виконання У) категорії розміщення 3.1.3, тобто в зачиненому приміщенні з природною або штучною вентиляцією; – висота над рівнем моря не більше 2000 м, при висоті більше 1000 м номінальний струм шафи повинен бути знижений на 10%.
6. Робоче положення шафи в просторі – вертикальне з допустимим відхиленням від нього в будь-яку сторону на 5°.
7.  Вимоги безпеки відповідають ДСТУ 12.1.007.0-75 та ДСТУ 22789-94, а також вимогам «Правил облаштування електроустановок», «Правил технічної эксплуатації електроустановок споживачів». Вимоги пожежної безпеки відповідають  ДСТУ 12.1.004-85.

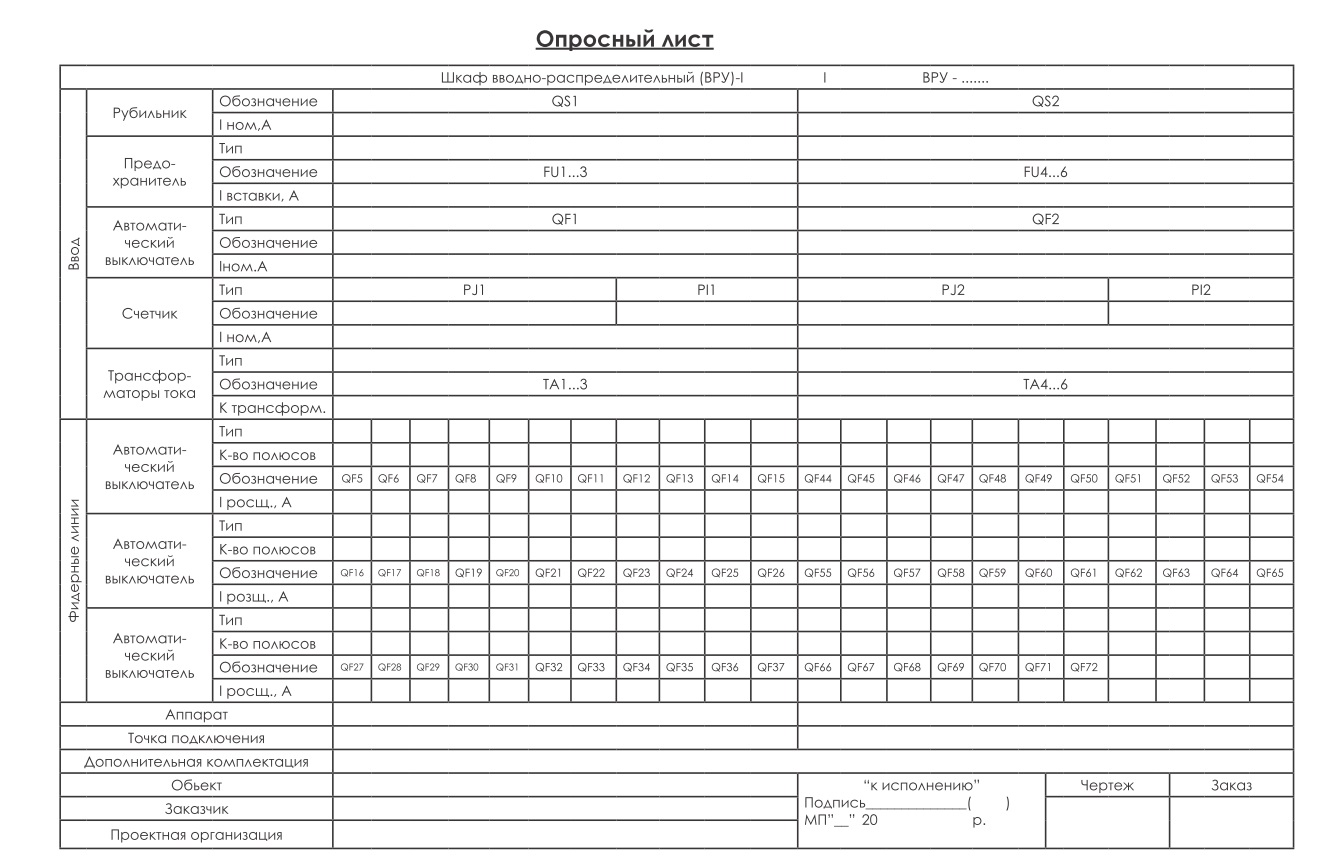

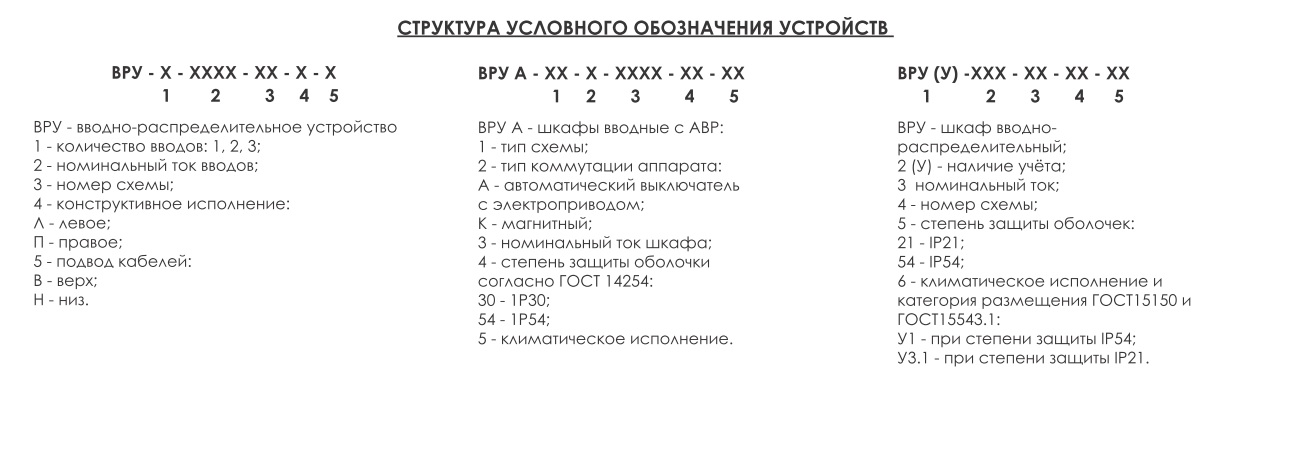

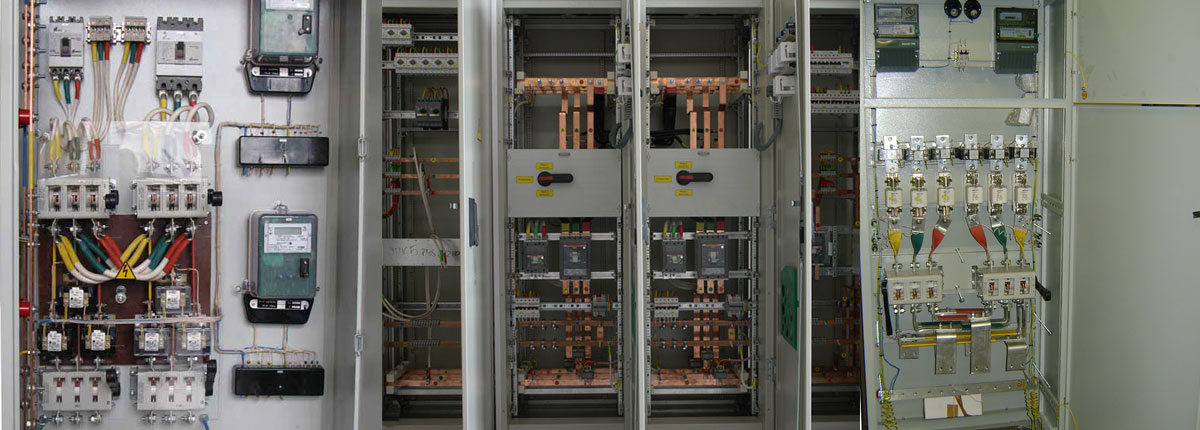

КОНСТРУКЦІЯ

•  Пристрої виготовляються для подальшої установки на підлозі. Складаються з металевої оболонки, з боків та зверху закритою пластинами. Двері закриваются на замки.
•  В оболонку ВРУ встановлюється комплектуюче обладнання. В нижній частині оболонки знаходиться нульова шина з зажимами для приєднання нульових жил ліній, що відходять.
•  Заземлення корпусів панелей ВРУ забезпечується приєднанням нульових жил кабелів або дротів, здійснюючих живлення, до нульової шини (електрично сполученою з корпусами всіх панелей).
•  Введення дротів та кабелів передбачене знизу(за замовленням можливий згори). • Апарати обліку (лічильники, трансформатори струму) розміщені в верхній частині оболонки. Можуть встановлюватися як індукційні, так і електронні лічильники.
•  Шини, що живлять автоматичні вимикачі, закриті захисними екранами.
•  Ввідні затиски пристроїв допускають з’єднання дротів і кабелів з жилами перерізом до 2х95 мм або 1х240 мм на кожне введення.
•  Пристрої комплектуются автоматичними вимикачами згідно конструкторської документації. Можливе виконання ліній, що відходять з автоматичними вимикачами на DIN-рейку, та пристроями захисного відключення.
•  За вимогою замовника  на введеннях пристрою можуть бути встановлені запобіжники перенавантаження класу В.
•  Також дозволена заміна вище вказаного обладнання на аналогічне без погіршення якості виробів.
•  ВРУ кріпляться через чотири отвори, які знаходяться знизу кожної стійки. Можлива установка на цоколь.
• Пристрої поставляються в комплекті з лічильниками електричної енергії заводської перевірки.
•  Пристрої забезпечують виконання наступних функцій: – пріоритет введень;
•  Контроль якості напруги на введеннях: – підвищення напруги від 0 до 25% (сигналізація); – зниження напруги від 0 до 25% (сигналізація); – обрив однієї з фаз або обрив нейтралі; – затримка при перемиканні на введення, де відновилась напруга для його стабілізації (функція АВР);
• Захист введень.
• Виміри параметрів напруги мережі: – фазна напруга; – лінійна напруга; – фазний струм (за необхідності); – частота напруги (за необхідності); – облік активної або активної і реактивної енергії (вирішується проектом).
•  Оптична сигналізація про наявність напруги на введеннях і про працюючі введення.
•  Можливість відключення частини завантажень по сигналу від зовнішнього джерела – пожежна або охоронна сигналізація, лічильник енергії, диспетчер та інше. • Перемикання вводів вручну.
•  Блокування контактів – электрична та механічна.
•  Вмикання аварійного освітлення від стороннього джерела (акумуляторної батареї) при знеструмленні всіх введень.
