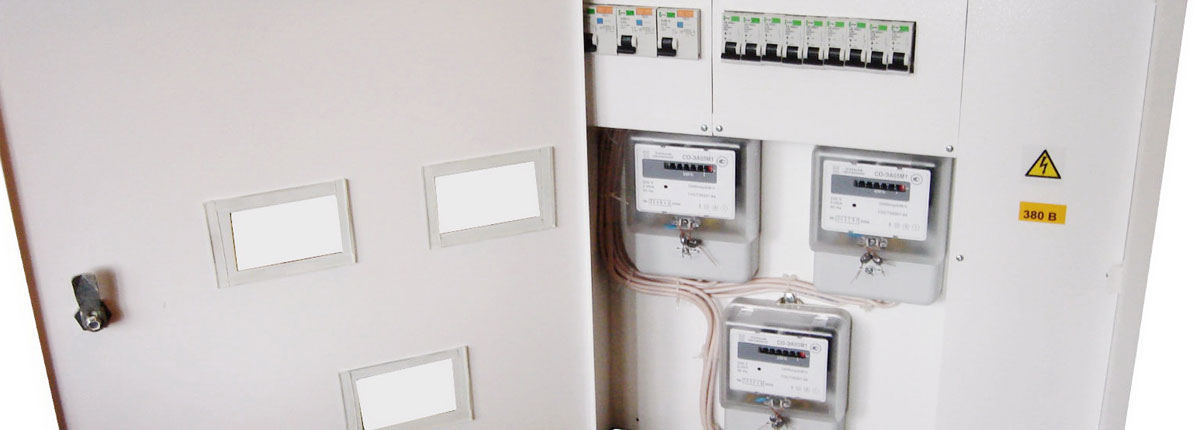

Щити поверхові (ЩП)

Призначені для прийому, поквартирного обліку та розподілу електроенергії змінного струму напругою 380/220 В, частотою 50 Гц, а також для захисту ліній від перенавантажень, струмів короткого замикання і струмів витоку при типі системи заземлення TN-S або ТN-C-S,а також для комутації слабкострумових мереж.

ЩП встановлюються в нішу на сходовому майданчику для живлення 2-х, 3-х або 4-х квартир.

КОНСТРУКЦІЯ

ЩП виготовляються в металоконструкціях МЩП – 2 (3,4) зі зйомними панелями.
Для закритого каналу силового стояка і доступу до нього зі сходового майданчику є додаткова металоконструкція – боковий модуль (МБ), поєднаний з МЩП як зліва, так і справа (використовується при прокладенні в стояках великої кількості дротів у будівлях підвищеної поверховості).
Максимальна кількість встановлюваних електроапаратів з урахуванням ввідного апарату на 1 квартиру – до 8 модулей стандартів DIN 43880 і EN 50022. При необхідності установки більше 8 модулів розподіл електроенергії здійснюється в квартирному щиті.
Ввідні зажими щитів забезпечують можливість приєднання алюмінієвих та мідних дротів стояка перерізом від 16 до 95 мм² .
Щити обладнані розподільними клемними колодками для підключення нульових працюючих (N) і нульових захисних (PE) провідників.
ЩП передбачають можливість розміщення пристроїв телевізійної, телефонної, радіотрансляційної та інших слабкострумових мереж за рахунок наявності слабкострумового відсіку.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Номінальна напруга змінного струму – 380 В 50 Гц.
Номінальний струм – до 63 А (на кожну квартиру/споживача).
Ступінь захисту шафи згідно ДСТУ 14254 – 96 – 1Р30.
Група умов експлуатації (по впливу механічних факторів зовнішнього середовища) згідно ДСТУ 17516.1 – 90 – М18.
Кліматичне виконання і категорія розміщення згідно ДСТУ 15150 – 69 – УХЛ4.
Відповідають вимогам електробезпеки ДСТУ 12.2.007.0-75,
ДСТУ 23511-79, «Правилам облаштування електроустановок», пожежної безпеки ДСТУ 12.1.004-91.

Примітки:

1. У найменуванні ЩП – 2 (3,4) вказано кількість квартир, на які розрахований щит поверховий, а також максимальне значення номінального струму і кількість модулей, наприклад:
«ЩП-4 63/8» – щит поверховий поєднаний для живлення 4-х квартир номінальним струмом 63 А з максимальною кількістю встановлюваних електроапаратів з урахуванням ввідного апарату на 1 квартиру – до 8 модулей стандартів DIN 43880 і EN 50022.

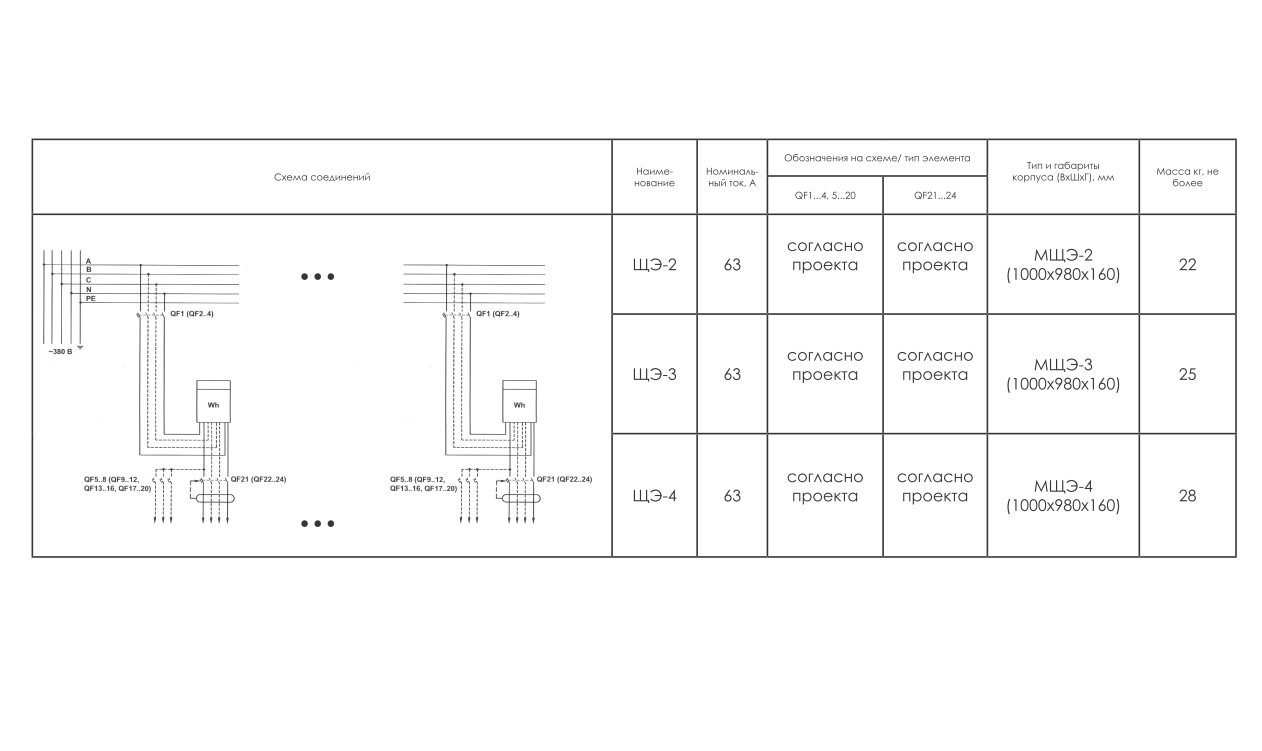

2. Схема з’єднань ЩП представлена для однієї квартири. В ЩП-2 (3,4) схеми повторюються 2(3,4) рази відповідно. Максимальна кількість модулей на 1 квартиру згідно стандартам DIN 43880 і EN 50022.
